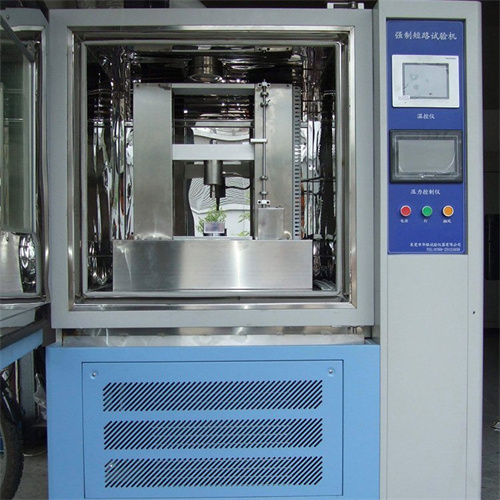

電芯短路試驗機

一、產品名稱型號  電芯短路試驗機 AP-DLS-5000A

二、設備概況

1.滿足標準

GB/T31467.3-2015《電動汽車用鋰離子動力蓄電池包和系統第 3 部分：安全性要 求與測試方法》；

GB/T31485-2015《電動汽車用動力蓄電池安全要求及試驗方法》； GB/T38031-2020《電動汽車用動力蓄電池安全要求》；

GB/T36276-2018《電力儲能用鋰離子電池》

2.設備用途測試和評價動力電池在短路條件下的安全性能；

3.設計概述使用高導電率的紫銅作為短路時的大電流載體，再用高精度高強度氣缸作為執行動力源，清潔安全，整套短路裝置在真空封閉的箱體內短路觸發（真空短路滅弧），達到短路測試。

三、性能指標

1.大電流接觸器主機最大承受電壓：≥5000V ；

額定工作電流5000A，采有采用真空滅弧系統；

可承載最大瞬間短路電流5000A；

觸點接觸電阻低，反應速度快；

接觸器動作可靠，安全，壽命長，維修保養方便。

2.溫度采集溫度采集范圍：（0～950）℃

溫度采集精度：≤±1.5℃    分辨率≤0.1℃

溫度采集通道：1通道

溫度采集頻率：100HZ

3.電壓采集電壓采集范圍：（0～100）V；

電壓采集精度： ≤±0.2%FS；

電壓采集通道： 1通道

電壓采樣頻率： 100HZ

電壓分辨率：≤10mV；

4.電流采集電流采集范圍： 0~5000A

電流采集精度： ±0.5%FS

電流采樣頻率: ≥100HZ

電流分辨率： 1A

電流采集通道： 1 通道

5.控制界面

6.電腦軟件主畫面

7.歷史參數

8.夾具定制

9.電阻調節

四、技術參數

1.最大持續短路電流5000A

2.最大瞬間短路電流5000A

3.電流分辨率±5A

4.控制方式進距離 PLC 觸摸屏控制+連接電腦控制+遙控；

5.電阻柜內尺寸約W≤1000mm*D≤1000mm*H≤1000mm

6.短路主機內尺寸約W≤1000mm*D≤930mm*H≤1000mm

7.電阻柜外尺寸約W≤1200mm*D≤1300mm*H≤1600mm

8.短路主機外尺寸約W≤1050mm*D≤930mm*H≤1700mm

9.電腦控制柜尺寸W≤700mm*D≤750mm*H≤1400mm

10.真空范圍10 ~ -101Kpa(可調）；

11.內阻≤1mΩ

12.阻值(80±20mΩ)

13.電阻材質石墨

14.阻值精度±0.5 mΩ

15.電阻調節阻值手動無極調節

16.直流響應時間≤5μs；

17.機械壽命30萬次

18.使用電源AC 220V

19.導線長度3米

20.測試倉單個獨立測試倉，底部配有絕緣耐火燒大理石板.

21.防爆箱內箱尺寸W1000*D1000*H1000 mm。

22.防爆箱板材四周采用 45#模具鋼鋼板高強度焊接:厚度8mm。

23.后部泄壓門側面與和后面的鋼板都可以泄壓,泄壓門200*200mm。

24.移動腳輪底部設計有4個工業重負載腳輪，方便移動搬運防爆箱。

25.調平腳底部設計有4個調平腳方便固定防爆箱。

26.防爆鏈每個門配有4套防爆鏈。

27.防爆鎖每個門配有2套防爆鎖。

28.防爆鋼化玻璃視窗門上防爆鋼化玻璃視窗尺寸200*200mm,可清楚觀看測試倉內情況.

29.排煙功能內箱配有一個排煙鼓風機,耐高溫,耐火,設備后部排煙管外徑DN150mm

五、安全保護

1、安全保護功能1.故障報警及原因、處理提示功能

2.故障顯示

3.斷電保護功能

4.系統具有超限報警，安全保護，自動停機等功能

5.電器安全保護；

6.漏電保護、過熱保護；

7.自動斷電：如發生、漏電、短路等情況時，設備能自動切斷外部輸入電源，使得設備內部任何部分都不帶電；

2、緊急停止設備具有一鍵緊急停止開關，急停開關按下，需經過兩個動作才能將開關拔出復位；

電芯短路試驗機提供以下售后服務：

  1.技術培訓：操作使用、日常維護保養、常見故障檢測和排

  2.定期回訪：設備巡檢，排除故障隱患，傳遞新消息

  3.備品、備件專項儲備支持

  4.售后服務部提供維修服務的快速響應

  5.專職維修人員確保及時、有效地排除故障
