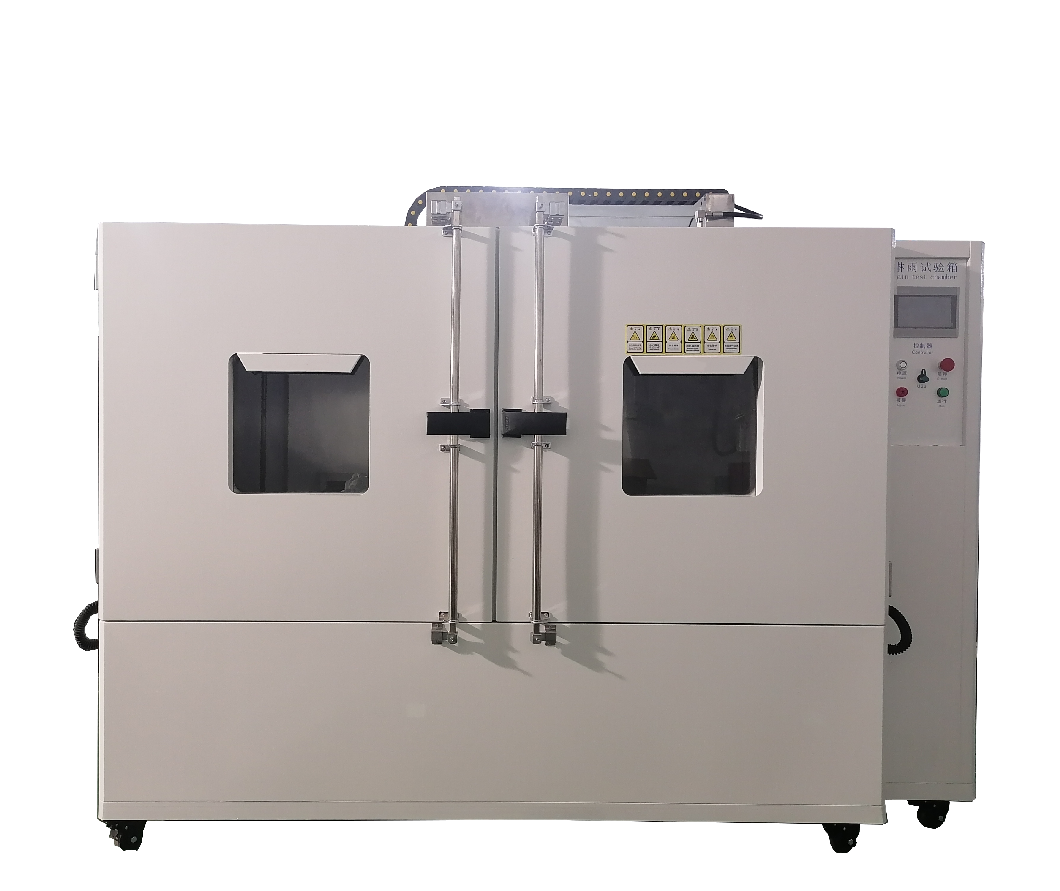

汽車保險杠淋雨試驗箱

汽車保險杠淋雨試驗箱設備主要指標

1、設備尺寸與材質

內箱尺寸：2000×800×800mm (寬*深*高)

外箱尺寸：約 2750×1260×2100mm (寬*深*高) ，以實際尺寸為準

水箱位置：水箱與電控箱放在設備右邊，水箱設計在電控箱下方

水箱容積：約 60L，能保證連續噴淋 2min 以上

內箱材質：SUS304 不銹鋼

外箱材質：冷扎板烤漆

測試孔：一個，直徑 50mm

箱門：雙開門

2、保險杠淋水主要測試參數

觀察窗尺寸：≥500×500mmmm，雙開門雙視窗

觀察窗位置：在設備正面

箱體側面與底部密封性：箱體側面與底部能保持密封，不漏水

樣品固定說明：仿型工裝根據客戶出圖進行定制 (需方負責)

噴射水壓：80~200BAR，水壓可調

樣品淋水測試模式一：在 200BAR 水壓下，距離 200mm，用平噴頭以 1m/min 的移動速率對樣品持續沖洗 2min, 試驗需要在全開、全閉狀態進行。

樣品淋水測試模式二：葉片處于全合狀態，在 200BAR 水壓下，距離 200mm，用平噴頭對樣品持續沖洗 2min， 靜置。

噴射原理：噴頭設置在內箱頂部,導軌以從左到右為噴射運動原理，采用一路步進電機設計機械手 臂來完成頂部噴水， 以每 1m/min 為基本參考測試時間，測試完成手臂回到原點設備聲 光提示。

3 充電口蓋淋水主要測試參數

設計描述：

1) 內箱設置一個可拆卸式，角度可設置的噴嘴，用于充電口蓋淋水測試；

2) 將口蓋總成擺放在模擬實車裝配位置的臺架上 (此口蓋如需做防形固定工裝， 此工裝客戶甲方自備) 請需方提供防形工裝尺寸長寬高

水槍噴頭離充電口蓋驅 動電機距離：500mm

水槍噴頭直徑：6.3mm

水流量：20/min±5%L/min，可調或設定

噴水壓力：100~400kPa

水槍與口蓋驅動電機傾 斜角度：30° ，噴水 3min

控制系統

控制器：7 寸觸摸屏控制器

控制系統：本公司自主開發 PLC 可編程控制系統

預設試驗時間：1S~9999H59M59S 任意可調

界面設置：試驗時間、水流量可在觸摸屏設置

界面顯示：試驗時間、水流量、水壓可在觸摸屏顯示

電源插座規格：AC220V；16A  ( 一個) ，方便樣品做全開、全閉動作

噴淋系統：由水泵、水壓表、 電磁閥、高壓液壓管組成

接線工藝：符合國家標準要求，電板布局合理，接線牢固，標示清楚

設備使用條件

保護系統：缺水保護、 自動補水、漏電、短路、缺相保護、測試時間到蜂鳴器訊響提示

進水管與排水管管徑：4 分管，請用戶規劃好設備擺放位置后，提前把進水管、排水管接好。

水源：建議用純水

環境條件：溫度 15℃~35℃；相對溫度 25％RH~75％RH；大氣壓力 86kPa~106kPa

電源：380V(三相五線，單獨做個 63A 的空氣開關，空氣開關要有接線端子， 電源線要 6 平方 以上；50Hz；約 12KW (設備功率) 。

電源線：標配 3 米長
